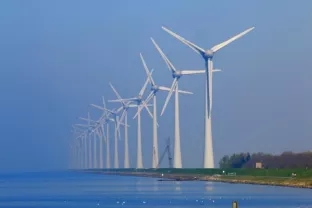

 目前，風力發電能源已成為我國新能源產業不可缺少的組成部分。風力發電的持續生產是需要長期維護的，雷擊是導致風電機組損害的主要因素之一，為保證風電機組的安全運行，安裝合適的風電浪涌保護器十分重要！

     雷電釋放過程會對風力發電機組造成很大損害，包括葉片損壞、控制元件損毀、絕緣擊穿等。分析風力發電機組的防雷保護，對保證風力發電機組在雷雨天氣正常運行，提高風力發電機組的安全運行效率具有重要意義。

那么風電機組上面哪些部位是重點需要風電浪涌保護器的呢？

發電機系統

      發電機位于機艙內，目前主流的發電機為雙饋異步發電機(DFIG)和直驅永磁同步發電機(DPMSG)，DFIG發電機磁電源在轉子側，電源輸出在定子側，工作電壓一般為400/690Vac，發電機輸出側的保護重點在轉子側，因為轉子側經常存在暫態過電壓和諧波干擾電壓，會加速風電浪涌保護器老化并縮短使用壽命。

變流器

     變流器柜一般位于塔基，工作電壓一般為400/690Vac，DPMSG風力發電機變流器容量更大(要求120%額定容量)，而雙饋機型一般25%額定容量即可，所以DPMSG風力發電機的變流器的造價成本相對更高。變流器的防護一般分為機側防護(發電機側)和電網側防護。

配電房/柜

      配電房/柜一般獨立位于塔筒外(也可位于塔筒內)，變壓器一次側一般安裝高壓避雷器，二次側電壓一般為400/690Vac，由于外部線路等附屬設施存在雷電直擊風險，所以需要安裝T1級風電浪涌保護器防護，Iimp≥12.5kA，Uc(L-PE)≥440Vac。

主控系統

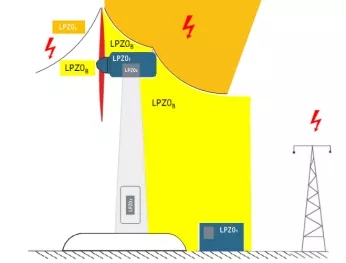

      主控柜一般位于機艙內，作為機艙設備的供電電源，主控柜含有電源及信號系統，工作電壓一般為230/400Vac，包含三相和單相電源系統，供電電源及信號通信線路所經區域均為LPZ1區，一般電源系統安裝T2級風電浪涌保護器可滿足防護要求。

變槳系統

     變槳系統一般安裝于輪骰內，工作電壓一般為230/400Vac，含有Pro?bus，Can及485等信號通訊系統，由于輪骰密封性較好，且取電自機艙發電機滑環，線路所經區域一般為LPZ1或更高屏蔽防護區，所以變槳系統電涌一般采用T2級風電浪涌保護器防護，需注意和上級防護的協調配合。

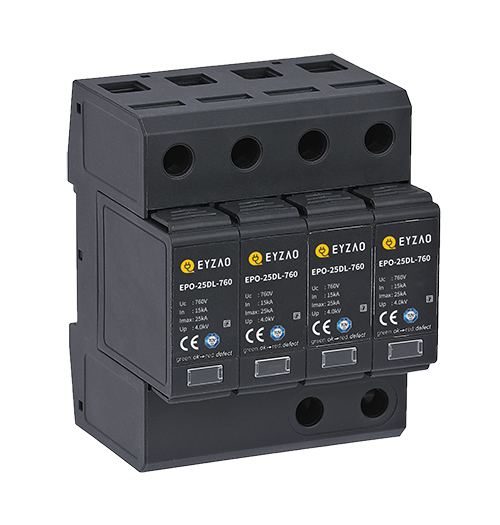

杭州易造科技風電浪涌保護器型號

風電浪涌保護器
