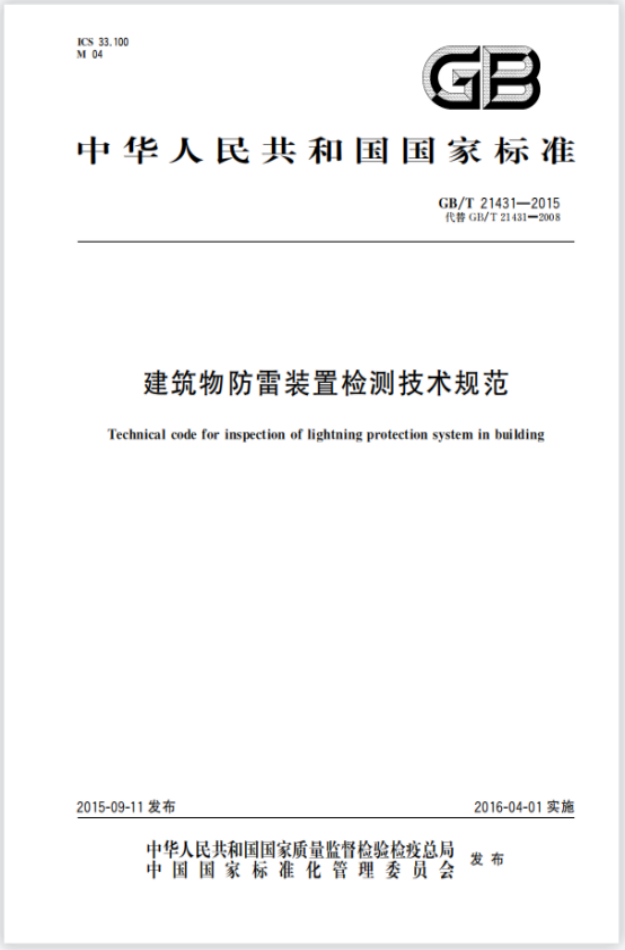

國標GB/T 21431-2015建筑物防雷裝置檢測第5.8.2對電源SPD的布置要求有：

5.8.2.1 在LPZ0與 LPZ1 區交界處，在從室外引來的線路上安裝的 電源SPD應選用符合I級試驗的電涌保護器，每一相線和中性線對 PE 之間 SPD 的沖擊電流 Iimp值宜不小于 12.5 kA；采用3+1形式時中性線與 PE 線間宜不小于 50 kA (10/350 us)。對多極 SPD，總放電電流ITotal 宜不小于 50 kA(10/350 ps)。當進線完全在 LPZ0B或雷擊建筑物和雷擊與建筑物連接的電力線或通信線上的失效風險可以忽略時，宜采用II級試驗的 SPD。

5.8.2.2 當雷擊架空線路且架空線使用金屬材料桿(含鋼筋混凝土桿)并采取接地措施或雷擊線路附近時，SPD1 可選用I級和II級試驗的產品。

5.8.2.3 在 LPZ1 區與 LPZ2 區交界處，分配電盤處或 UPS 前端宜安裝第二級電源SPD，其標稱放電電流In不應小于5 kA(8/20 us)。

5.8.2.4 在重要的終端設備或精密敏感設備處，宜安裝第三級 SPD，其標稱放電電流 In值不宜小于3 kA(8/20 us)。無論是安裝一級或二級,乃至三或四級 SPD，均應符合國標18802.12的規定。

5.8.2.5 當在線路上多處安裝 SPD 時,電壓開關型 SPD 與限壓型 SPD 之間的線路長度不宜小于10 m，若小于 10 m 應加裝退耦元件。限壓型 SPD之間的線路長度不宜小于5 m，若小于 5m 應加裝退耦元件。當 SPD 具有能量自動配合功能時，SPD 之間的線路長度不受限制。

5.8.2.6 安裝在電路上的電源SPD，其前端宜有后備保護裝置。后備保護裝置如使用熔斷器，其值應與主電路上的熔斷器電流值相配合，宜根據 SPD 制造商推薦的過電流保護器的最大額定值選擇，或應符合設計要求。如果額定值大于或等于主電路中的過電流保護器時，則可省去。

5.8.2.7 SPD 如有通過聲、光報警或遙信功能的狀態指示器，應檢查電源SPD 的運行狀態和指示器的功能。

5.8.2.8 連接導體應符合相線采用黃、綠、紅色，中性線用淺藍色，保護線用綠/黃雙色線的要求，其截面積應符合GB 50057-2010 中表 5.1.2 的規定。
