雷電的一般知識-雷電流的波形(連載7),詳情查看--易造防雷

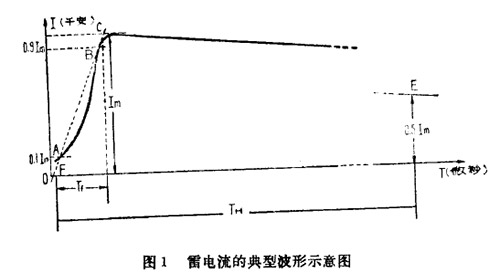

雷電流的波形，雷擊點上雷電流是一種單極性的沖擊波，利用一些記錄設備，可以把一次雷電流沖擊的瞬變過程記錄下來，供我們對雷電波作基本的數值分析。描繪雷電流波形的這條曲線（見圖1)，實際上是雷電流從開始到消失為止幅值隨時間變化的整個過程的實跡。從曲線中可以看到雷電沖擊波各個瞬間的電流值、陡度和能量等各方面的數量，而這些都直接與雷擊的破壞力量有關。所以，對雷電沖擊波的波形特征必須有所了解，才能對應防范做好防雷工作。

雷電的一般知識-雷電流的波形

圖中：縱坐標為雷電流幅值1的標尺，橫座標為時間T的標尺，Im:是zui大幅值，T已為波頭（亦稱波前），TH:為波尾（亦稱全波長）。

雷電流的波形，雷電流的起始點（即零值點），是難以從記錄曲線上確定下來的。習慣上常取曲線上電流為zui大幅值的0.1倍和0.9倍兩點（圖中的A點和B點）連一直線，沿直線向下延長與橫坐標相交之點（圖中的F點），作為沖擊波的起始時間。波頭時間，是從F點至上述直線向上延長，與其值等于zui大幅值Im的水平線相交的一點（即圖中C點）之間的線段，在橫坐標上的投影，這段時間間隔也稱波前，符號為“If"。從圖中可以看出，波前是雷電流急速增加到達zui大幅值的一段時間，這個時間較短促。過了峰巔之后，雷電流的幅值逐漸減小至zui后消失，其勢較平緩。習慣上，由波的開始時間F點起，至電流幅值下降到zui大幅值Im的半值處（即圖中的E點）在橫座標上的投影，這段時間間隔稱為波尾或波長，符號為THo

AB線的斜率Im/Tf，就是雷電流的平均陡度。

雷電流的波形，要簡單地表明一個雷電流沖擊波的波形特征，只要提到它的波頭和波尾的時間（us數）就可以了。其表達方式如Tf/TH，例如：5/40、20/100分別表示波頭為5us、波長為40us及波頭為20us、波長為100us的兩種沖擊波。

據國外研究資料報導，各國所觀測的雷電波形不盡相同，但范圍都比較接近。例如，美國曾發表觀測一百多次的統計結果為：波頭Ti在0.5~10us范圍，平均取2.5us，波尾TH在20~90us范圍。其他guojia觀測結果略有不同，作為電力系統架空輸電線一般防雷設計及設備沖擊試驗，有的guojia把雷電標準波定為1.5/40沖擊波，即波頭為1.5us、波尾為40us的波形，有的guojia規定為1/50波形。波尾的時間越長，雷電流的能量越大破壞力也越大。波頭的時間越短，則陡度越大，對電感元件的危害性也越大。因此，在防雷設計中，把波頭值取得小些、波尾值取得大些，則偏于安全。（未完待續）
