浪涌保護器t1 t2差別—很少人知道這3點--易造防雷

最近小編在網上接到一位客戶咨詢浪涌保護器t1t2差別，因為在建筑物中分級安裝浪涌保護器是前有效的防雷措施之一，其中t1t2級浪涌保護器使用居多。那么，浪涌保護器t1t2差別是什么呢？借此問題小編總結內容如下，方便大家了解。

1.浪涌保護器t1t2差別,安裝位置的差別：在 IEC62305-4 標準中描述防雷分區把建筑物空間劃分為幾個防雷分區（LPZ），在各區域之間安裝相應等級的浪涌保護器。

在建筑物防雷分區LPZ0A區和LPZ0B區與LPZ1區之間；總配電箱、低壓變壓器進線柜等直擊雷風險較高的區域。主要安裝T1級浪涌保護器。

在建筑物防雷分區LPZ 1與LPZ 2之間，接閃器的入口處、主配電柜處或接近敏感設備處等，主要安裝T2級浪涌保護器。

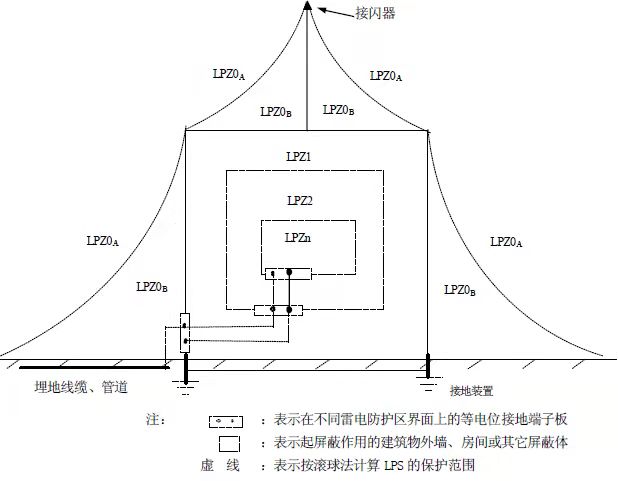

浪涌保護器t1t2差別-防雷分區

2.試驗波形不同

浪涌保護器t1t2差別，按照IEC的要求，測試“防護直接雷擊的浪涌保護器”時應采用10/350波形沖擊脈沖，T1級浪涌保護器；而測試“防護間接雷擊的浪涌保護器”時應采用8/20波形，即T2級浪涌保護器。

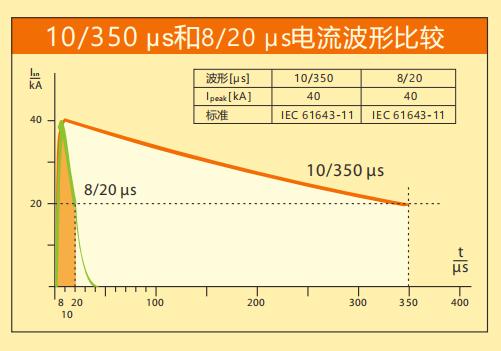

浪涌保護器t1t2差別-試驗波形

我們把8/20μs波形和10/350μs波形做對比，從上圖可以看出10/350μs波形上升時間快，而衰減時間較慢；8/20μs波形電流上升時間和衰減時間都很快，從行波產生到消亡經歷時間短，所以從兩種波形的面積的可以看出8/20μs波形能釋放的能量相對10/350μs波形要小很多，所以10/350μs作為T1級SPD的實驗波形，8/20μs作為T2級SPD的實驗波形。

3.使用元器件不同

T1級浪涌保護器用于防護直擊雷，因此主要考量其耐受能力，10/350us波形上升時間快，而衰減時間比較慢，對SPD的影響除了電流應力之外，最主要的是產生大量熱量對SPD造成損害，所以，大多數T1級浪涌保護器都是采用間隙類開關型或者復合型兩種。

T2級浪涌保護器主要是對上一級SPD殘留的雷電流進行進一步泄放，8/20μs波形電流上升時間和衰減時間都很快，從行波產生到消亡經歷時間短，對SPD的損害主要集中在電流應力的沖擊，其SPD產生的熱量較少，這里正好符合壓敏電阻的特點，所以，二級以及后續浪涌保護器多數為壓敏電阻限壓型或復合型兩種。

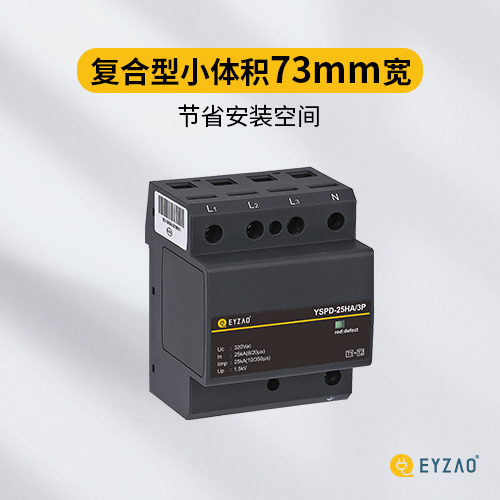

浪涌保護器t1t2差別-復合型小體積
