閥式避雷器是如今我們常用的一款避雷產品，那閥式避雷器好不好呢?接下來我們就通過下面的內容，—起來了解下閥型避雷器的工作原理相關介紹。

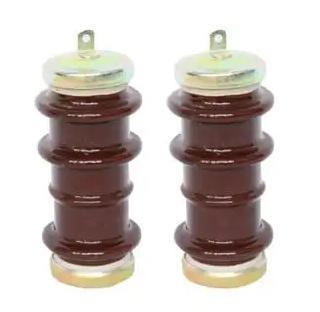

一、什么是閥式避雷器

閥型避雷器的工作原理，閥式避雷器是用來保護發、變電設備的主要元件。在有較高幅值的雷電波侵入被保護裝置時，避雷器中的間隙首先放電，限制了電氣設備上的過電壓幅值。在泄放雷電流的過程中，由于碳化硅閥片的非線性電阻值大大減小，又使避雷器上的殘壓限制在設備絕緣水平下。雷電波過后，放電間隙恢復碳化硅閥片非線性電阻值又大大增加，自動地將工頻電流切斷，保護了電氣設備。

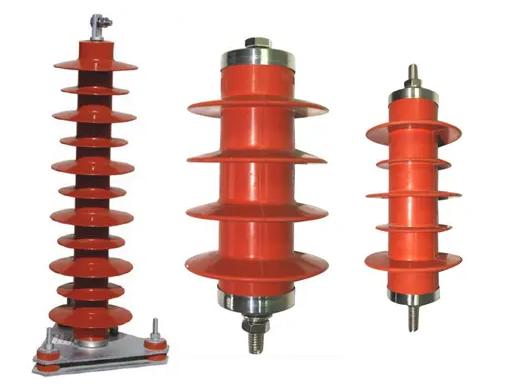

閥型避雷器的工作原理，避雷器有管式和閥式兩大類。閥式避雷器分為碳化硅避雷器和金屬氧化物避雷器(又稱氧化鋅避雷器)。管式避雷器主要用于變電所、發電廠的進線保護和線路絕緣弱點的保護。

閥型避雷器的工作原理，碳化硅避雷器廣泛應用于交、直流系統，保護發電、變電設備的絕緣。氧化鋅避雷器由于保護性能優于碳化硅避雷器，正在逐步取代后者，廣泛應用于交、直流系統，保護發電、變電設備的絕緣，尤其適用于中性點有效接地的110千伏及以上電網。

二、工作原理

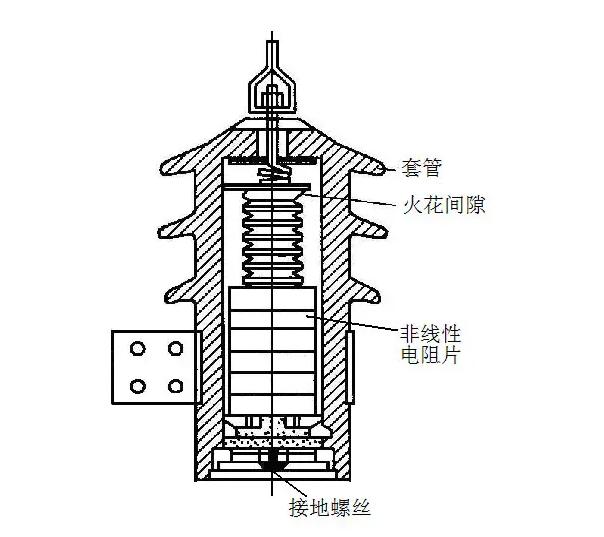

閥型避雷器是電力系統變~配電裝置防雷保護中常用的防雷保護裝置，閥型避雷器由串聯的火花間隙~串聯的閥片電阻和1個瓷套以及上下端螺栓組成?；鸹ㄩg隙能在遇到過電壓時被擊穿放電，在正常運行的工頻電壓下起著將電源與閥型電阻相互隔斷的作用。

閥型避雷器的工作原理，閥型電阻片是用特種碳化硅制成的餅狀元件，其電阻隨著通過電流的不同而在很大范圍內變化，當承受工頻電壓時，它是一個高電阻，類似關閉的閥門，使工頻電流很難通過。

當受到高頻電壓沖擊時，它又變成一個低值電阻，類似閥門開啟，使沖擊電流很容易通過;雷電流過去后，工頻電流又使閥型電阻片呈現很高的電阻，類似閥門被關閉，此時，火花間隙迅速阻斷電流。

三、特點

閥型避雷器的工作原理，它具有非線性伏安特性，在過電壓時呈低電阻，從而限制避雷器上的殘壓，對被保護設備起保護作用。而在正常工頻電壓下星高電阻，流過不超過1mA的對地泄露電流，實際上使帶電母線對地處于絕緣狀態，無需串聯間隙來隔離工作電壓。

由于氧化鋅避雷器電阻片的阻值隨外部電壓的過電壓而出現急劇變小，因此也稱其為壓敏電阻。氧化鋅閥片具有很理想的伏安特性，其線性系數α為0.015-0.05，比碳化硅閥片的非線性系數小得多。
