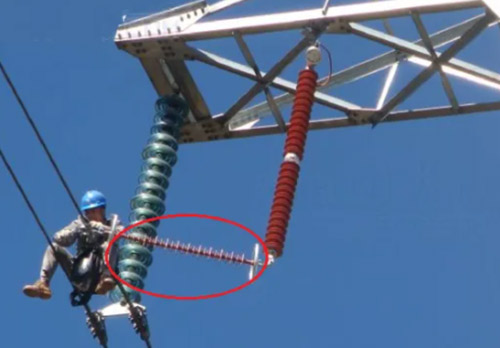

線路型避雷器主要用于交流輸變電線路，是為了限制線路雷電過電壓，提高線路耐雷水平，是降低系統因雷擊故障引起的跳閘率專門設計的一種懸掛安裝于輸電桿塔上的避雷器?，F(xiàn)在交流輸電線路主要采用用復合外套金屬氧化物避雷器。

一、線路型避雷器是什么

6~220kV交流輸變電線路用是掛式有機復合外套氧化氧避雷器并聯連接于絕緣子(串)兩端，是為了限制線路雷電過電壓，提高線路耐雷水平，降低系統因雷擊故障引起的跳閘率專門設計的一種懸掛安裝于輸電桿塔上的新型避雷器。

二、線路型避雷器引用標準

1、GB 11032-2000交流無間隙金屬氧化物避雷器

2、JB/T 8952-2005交流系統用復合外套無隙金屬氧化物避雷器

3、JB/T10497-2005交流輸電線路用復合外套有串聯間隙金屬氧化物避雷器

4、GB311.1-1997高壓輸變電設備的絕緣配合

5、JB/T 8459-1996避雷器產品型號編制方法

三、線路型避雷器結構特點

1、設計合理，結構新穎，技術性能可靠，外形小巧、重量輕，安裝靈活，抗拉強度高，耐碰撞，運輸無破損;

2、引用硅橡膠外套金屬氧化物避雷器的優點，整體模壓一次成形，具有良好的密封、耐污、防爆、防潮性能，介電強度高、散熱性能好、具有較大的過電壓能量吸收能力。

四、最適宣應用線路型避雷器的范圍

1、耐雷水平較底，雷擊跳閘率偏高的輸電線路

2、干旱、少雨的丘陵、山區等地區，不宜維護地區

3、接地電阻較高的桿塔及地區

4、較大跨距的過江桿塔

5、操作過電壓較高，需要對在進入變電站前進行限制場合

6、嚴重污穢地區

五、線路型避雷器的使用條件

a、海拔高度不大于2000米

b、環境溫度:-40°℃~+40°℃

c、最大風速不超過35m/s

d、電源頻率:48Hz~62 Hz

e、避雷器允許擺動，根據塔形，考慮懸掛方式

線路型避雷器有兩種形式:

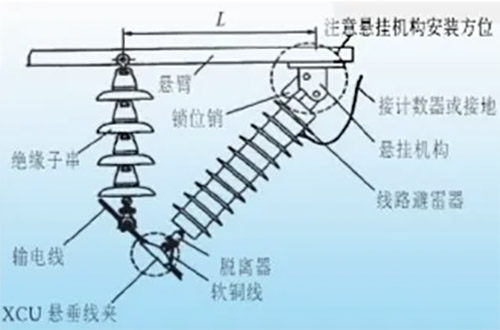

·一種通常是與線路絕緣子串°并聯裝設，避雷器可以串聯組成一個間隙，并且使得擊穿電壓低于絕緣子串的閃絡電壓°，使線路避雷器在絕緣子串閃絡之前擊穿，其安裝方式如下。

·另一種是將無間隙的避雷器直接接入系統，利用避雷器電阻非線性這一特性來保護絕緣子串，既可提高輸電線路的耐雷水平，進而降低雷擊跳閘率，增大輸電線路運行的可靠性。
