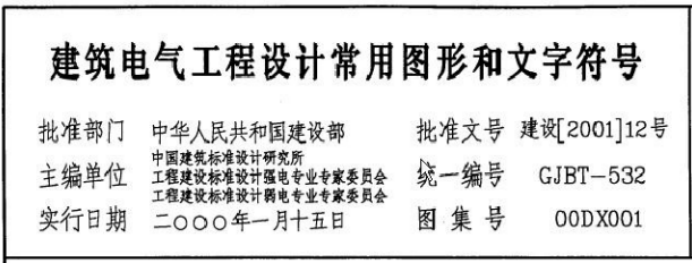

以下由易造小編來為大家講解以下建筑電氣工程設計常用圖形和文字符號編制說明，希望給大家解決掉設計圖形和文字符號使用上的一些問題。

主題內容與適用范圍

本圖集按照我國工業與民用建筑電氣技術用文件的編制需要，依據最新頒布的國家標準、IEC標準，編制了工程設計中常用的功能性文件、位置文件的圖形和文字符號，電力設備的標注；安裝方式的標注；提出供電條件的文字符號；設備接線端子標記和特定導線線端的識別； 項目種類的字母代碼 常用輔助文字符號:；信號燈、按鈕及導線的顏色標記等內容，供編制、閱讀、實施工業與民用建筑電氣工程技術文件時使用。

使用說明

1.本圖集編入的圖形符號可根據需要縮小或放大。

2.圖集編入的圖形符號示出的方位不是強制的，在不改變符號合義的前題下，符號轉向或取其鏡象形態時，其文字和指示方向不得倒置。

3.為了方便讀圖，有利于圖形符號的記憶，優先采用一般符號。

4.為了防止不同用途的同一項目種類設備、器件的圖形符號讀圖時出現混淆，可采用特定符號;一般符號加標注；一般符號并標注多字母種類代碼的種類代號或采用一般符號標注型號規格予以區分。

5. 本圖集僅編入常用的元器件、設備、裝置的一般符號，并只給出了有限的組合符號或例子。如果本圖集編入的圖形符號不能滿足設計要求，優先采用國標，其次或IEC、ISO、CEE、ITU標準或中華人民共和國行業標準提供的圖形符號，若均無相關內容時可按現行GB/T 4728規定的組合原則派生。

6. 項目種類代碼優先采用單字母，只有當用單字母代碼不能滿足設計要求時,需將大類進一步劃分可采用多字母,以便較詳細和具體地表述電氣設備、裝置和元器件。

7. 本集所編入的常用元器件、設備、裝置的項目種類代碼和輔助文字符號如不夠使用可按國標 GB 7159-87補充或按GB 7159-87文字符號組成規律及編制原則予以補充。

8. 國標GB/T 4728系列標準除GB/T 4728.1外其它部分已修編完成等同于相應的IEC60617-2～11:1996標準已由質量技術監督局發布實施。

9.本圖集指示燈和按鈕的顏色按照IEC 16(中央辦公)70號文并參考GB 2682-81的規定確定，當有關過程條件方面的指示器紅、黃、綠、藍顏色使用存在疑問時,可以用含義為中性的白、灰、黑顏色做任何含義

紅色在安全方面含義為危險,由于理解不同,使用時也不同，所以本圖集確定的顏色標記有可能和國內有的標準規定不一致，特此說明。

10.未標注端子代號的接觸器、繼電器本圖集按照機械部部標JB 2455-85 7.1.3.2編制，

如需獲取建筑電氣工程設計常用圖形和文字符號電子版詳細資料，請致電易造馮經理13386511449（微信同號）。
