浪涌保護器怎么安裝—三分鐘看懂【易造防雷】

浪涌保護器怎么安裝?浪涌保護器，是一種為各種設備、通訊線路提供安全防護的電子器件。浪涌保護器的安裝是防雷工程重要的環節，如不能正確的安裝電涌保護器就不可能起到保護設備的功能，甚至還會出現損壞設備和造成人員傷害的事故，接下來小編從以下幾個方面說一下電涌保護器的安裝。

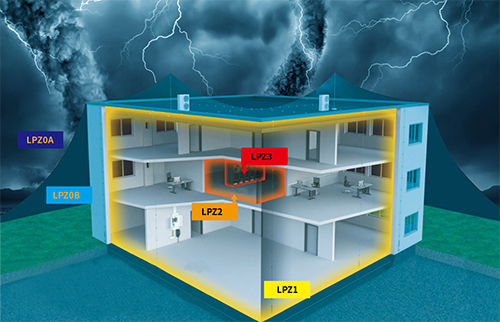

一、安裝位置

浪涌保護器怎么安裝?根據防雷分區及其類型，易造YSPD系列浪涌保護器的安裝位置如下：

T1類或大通流：安裝于獨立的總配電箱或住配電柜總進線處，以便有效泄放部分雷電流，安裝在防雷分區LPZ 0B與LPZ 1之間。

T2類或第1級：安裝于主配電柜進線處，為消除耦合效應需盡快泄放感應電流，從而限制電涌電壓，安裝在防雷分區LPZ 1與LPZ 2之間。

T3類或第二級：安裝于第二級配電盤且接近敏感電子設備處，進一步限制電涌過電壓以提高保護水平，安裝在防雷分區LPZ2往后的區域。

浪涌保護器怎么安裝

二、保護模式

共模保護：

浪涌保護器怎么安裝?由于雷電電涌本質上是共模現象，因此交流電流SPD主要以共模方式（在有源導體和地之間）連接，實現相對地保護。

浪涌保護器怎么安裝

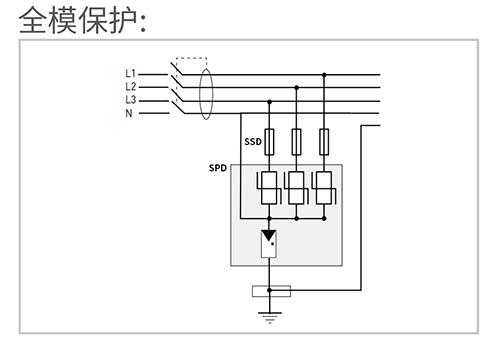

全模保護：

浪涌保護器怎么安裝?全模保護是既有共模保護又有差模保護，某些應用需要額外的差模保護（在相線和零線之間），此類情況下通過氣體放電管實現零線對地（共模）保護。

浪涌保護器怎么安裝

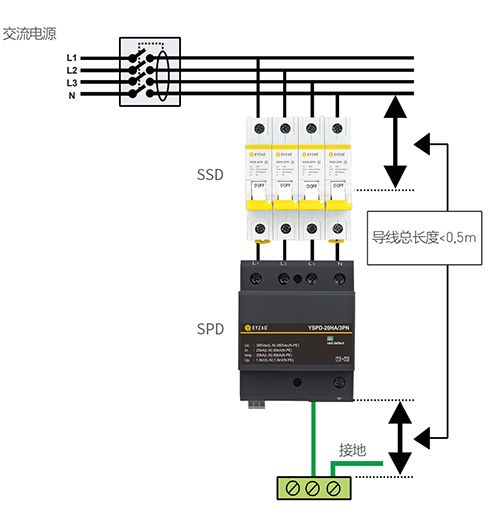

三、安裝方式

浪涌保護器怎么安裝?在交流電源系統上并聯連接，并且必須配備后備保護器以提供短路保護。

① 總接線長度不得超過0.5m，以避免增加SPD的電壓保護水平Up

接線通過螺釘連接，某些情況下可利用配電總線。

② SPD接地線必須連接至配電柜/箱的等電位接地排。

③ T2類SPD接地導線截面積不得小于6mm2，T1類SPD接地導線截面積不得小于16mm2。

④ 接地電阻必須符合當?shù)氐碾姎庖?guī)范要求。

浪涌保護器怎么安裝

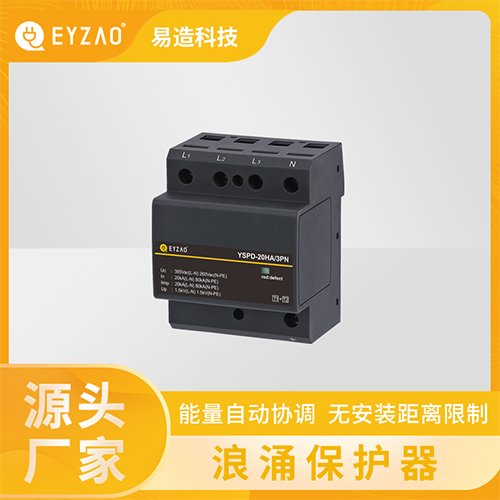

浪涌保護器怎么安裝很重要，浪涌保護器的接線方式、安裝位置、保護模式的選擇都需要特別注意。易造科技研發生產的YSPD浪涌保護器系列滿足了各行業的防雷要求，同時充分考慮到各種使用場景，可以為客戶進行一對一選型設計，免費指導技術人員安裝培訓，歡迎垂詢！
